高松市 K様 機器入替工事

現地調査

約50年前に据え付けた機器です。
稼働はできるもののあちこち不具合が発生して検査の車の対応に検査官の方も一苦労していました。
検査ラインが停止できる週末からの工事となりました。

解体・撤去開始

機器のカバーを開けてアンカーボルトを外したり、ガス溶断を行いながら機器を分解していきます。

本体撤去

コンクリートに埋設されている機器のフレームをコンクリートを破砕しながら引き上げて撤去します。

基礎撤去

フレームが撤去できましたので次に新しい機器のレイアウトに合わせて据付部分のコンクリートを破砕していきます。

大まかなレイアウト通りにコンクリートの破砕が終わり据付位置を確認したのち、細部の斫りを行います。

コンクリート打設準備

仕上げ斫りが終われば次に機器のベース部分のコンクリートの打設準備を行います。

必要な個所に砕石やメッシュ筋などを配置してコンクリート打設に備えます。

基礎コンクリート打設

機器のベース部分のコンクリートの打設です。

工場内打設ですので全て人力で打設していきます。

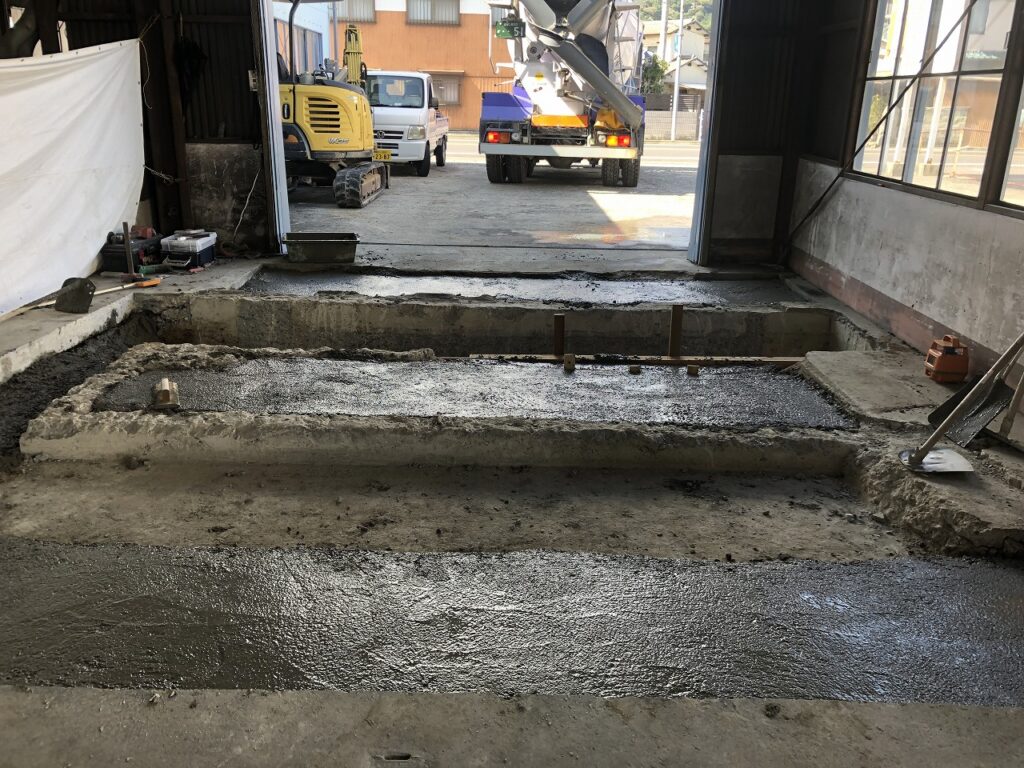

コンクリート打設完了

機器のベース部分のコンクリートの打設が完了しました。

次に機器メーカーの方の出番になり、新しい機器の据付になります。

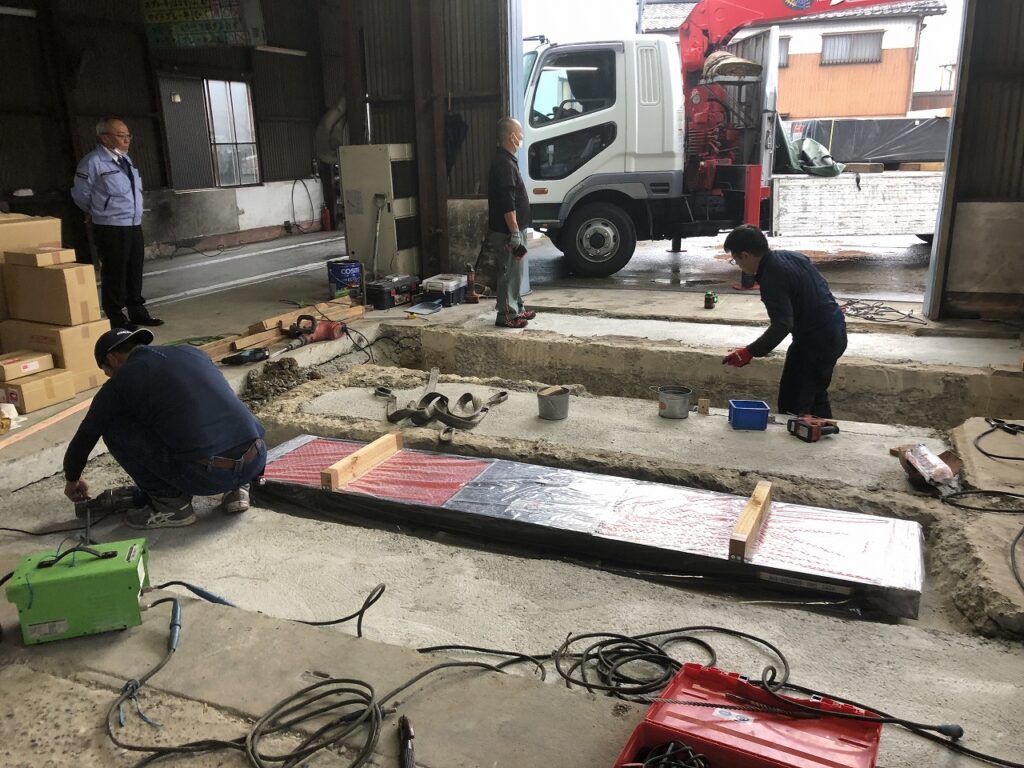

機器の据え付け

新しい機器の据付です。

この作業は機器メーカーさんの技術者の方に据え付けていただきました。

コンクリート打設

据付部分と機器の隙間があるのでこの隙間にコンクリートを打設してアンカーボルトと溶接で固定した機器をさらに強力に固定する為細部まで打設していきます。

コンクリート打設完了

機器の隙間にコンクリートを流し込みが終わりました。

床の表面は最後にモルタルで表面を仕上げていきます。

モルタル打設

機器の隙間にコンクリートを流し込みが終わりました。

最後にモルタルで表面を仕上げていきます。

モルタル左官仕上げ

金鏝仕上げでモルタルの表面を押さえてツルツルに仕上げていきます。

慣れない作業が多々ありましたが当初の工程通り工事期間内に無事終えることができました。
